低功耗嵌入式DTU-AD7028S

AD7028S——支持SA/NSA双模5G,提供4G/5G全网通高速网络服务，双串口、双卡双待、GPS/北斗定位和通信、Lora等，电力级规格品质,小体积、低成本、易安装兼容强，可灵活嵌入指定主板上。

全网通4G/3G/2G全网通、Cat1、NB

2串端子排2路RS232/TTL、1路RS485、5中心连接

MQTTTCP/UDP/modbus/MQTT/Ntrip等协议

丰富选配可选GPS、北斗、双卡、Esim卡、NB等

宽压电流DC 5~35V,12V待机电流<10mA (4G在线不通信)

通信电流4G数据通信电流<65mA(LOW 模式)

低功耗可配置高/低功耗运行模式

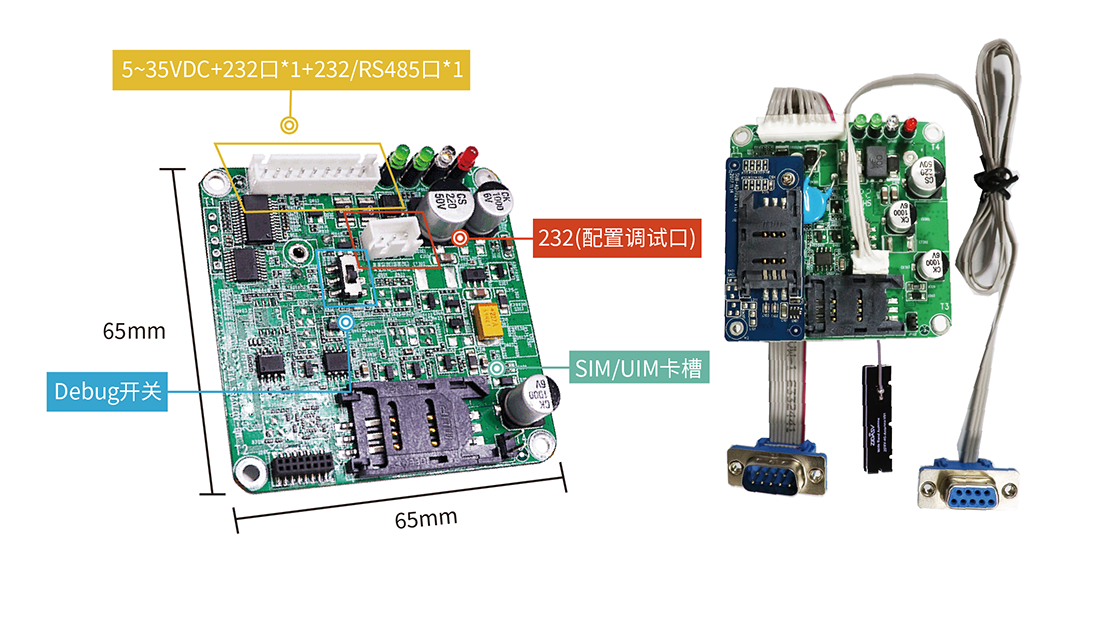

耐高温工作温度-35~+75ºC,设备尺寸65x65x24.6mm

免费样机申请

应用场景：电力深度融合FTU通信 | 低成本低功耗监测系统通信解决方案



支持单网口，双串口、双卡双待、GPS/北斗定位和通信、Lora等

支持单网口，双串口、双卡双待、GPS/北斗定位和通信、Lora等

支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网


支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议

可选配定制VLAN、RIP、OSPF、BGP等网络路由协议


支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台

支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能


支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失


支持爱陆通远程运维云，能直接网络穿透远程访问客户自己的网口或串口终端设备


支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量


电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机


产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证


满足5~60VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行




产品属性

产品特点

工业化设计

采用高性能工业级无线模块

采用高性能工业级32位通信处理器

宽温设计（-35～+75℃正常工作）

宽电源输入（DC 5~60V）

高可靠性设计

WDT看门狗设计，保证系统稳定

采用完备的防掉线机制，保证数据终端永远在线

以太网接口内置1.5KV电磁隔离保护

RS232/RS485接口内置15KV ESD保护

SIM/UIM卡接口内置15KV ESD保护

电源接口内置反相保护和过流、过压保护

10MB超大串口数据缓存，保证数据安全不丢失

天线接口防雷保护（可选）

标准易用

采用工业端子接口，特别适合于工业现场应用

提供标准RS232（可选RS485）和以太网接口，可直接连接串口设备和以太网设备

方便的系统配置和维护接口（可选串口配置或网页配置）

智能型数据终端，上电即可进入数据传输状态

使用方便，灵活，多种工作模式选择

支持串口升级、远程维护，设备日志导出

强大安全

支持TCP Server 功能，可同时支持5个TCP 连接

支持ModBus RTU/TCP 协议转换

支持双数据中心备份传输及多数据中心同步传输（5个数据中心）

支持多中心，1-5 个中心

支持本地和远程在线升级，导入导出配置文件

支持电力101、104以及两者协议互转

内嵌标准TCP/UDP 协议，支持透明数据传输

支持登录安全认证

支持双数据中心备份传输及多数据中心同步传输

多指示灯，可指示多种系统状态

支持本地日志存储

支持双SIM卡（可选）

支持硬件加密/解密（可选）

产品规格

CPU系统
CPU	工业级32位通信处理器
FLASH	16MB（可扩展至64MB）
SDRAM	128MB
接口参数
串口	2个RS232串口（或1个RS232和 1个RS485），内置15KV ESD保护，串口参数如下：串口形式：8PIN工业端子，3.81mm间距串口类型：串口1，RS232/RS485(可选)；串口2，RS232。数据位：5、6、7、8位停止位：1、1.5(可选)、2位校验：无校验、偶校验、奇校验串口速率：2400~115200bps，默认115200bps 超大缓存：支持10MB串口缓存
LAN接口	1个10/100M以太网口，自适应MDI/MDIX，内置1.5KV电磁隔离保护
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准翻盖式卡座接口，支持1.8/3V SIM/UIM 卡，内置15KV ESD保护
电源接口	工业端子，3.81mm间距
复位按钮	在设备内部。长按此按钮8S，可将设备的配置参数恢复为出厂默认值
指示灯	具有POWER、MODULE、SIM、STATUS指示灯
网络参数
无线网络	GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/61（专网） FDD-LTE：Band1/2/3/4/5/7/8/12/13/17/18/19/20/21 /25/26/28/66
PPP协议	支持点对点拔号协议
PPP层心跳	维护与运营商的网络链接，防止被强制休眠，保证拔号链接的稳定性
网络认证	支持CHAP/PAP认证
TCP层心跳	在TCP层实现对应用服务器的连接侦测
供电参数
供电范围	DC 5~60V，推荐12VDC
待机电流	<250mA (@12VDC)
通信电流	<410mA (@12VDC)
机械参数
外形尺寸	108.43x85x40.7mm（不包含配件）
重量	126g（不包含配件）
环境参数
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
