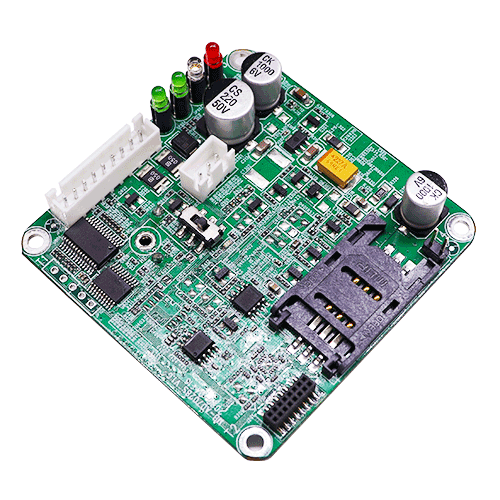

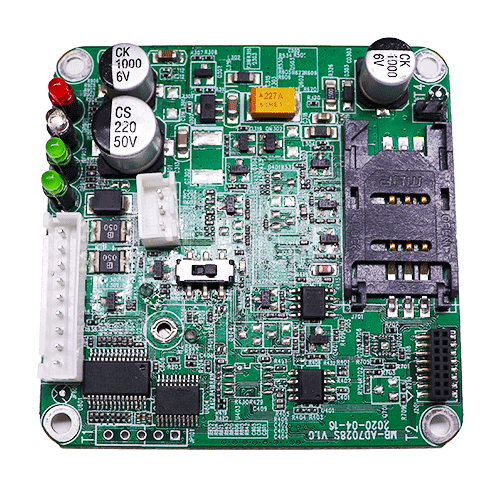

低功嵌入式通信模块-AD7028S

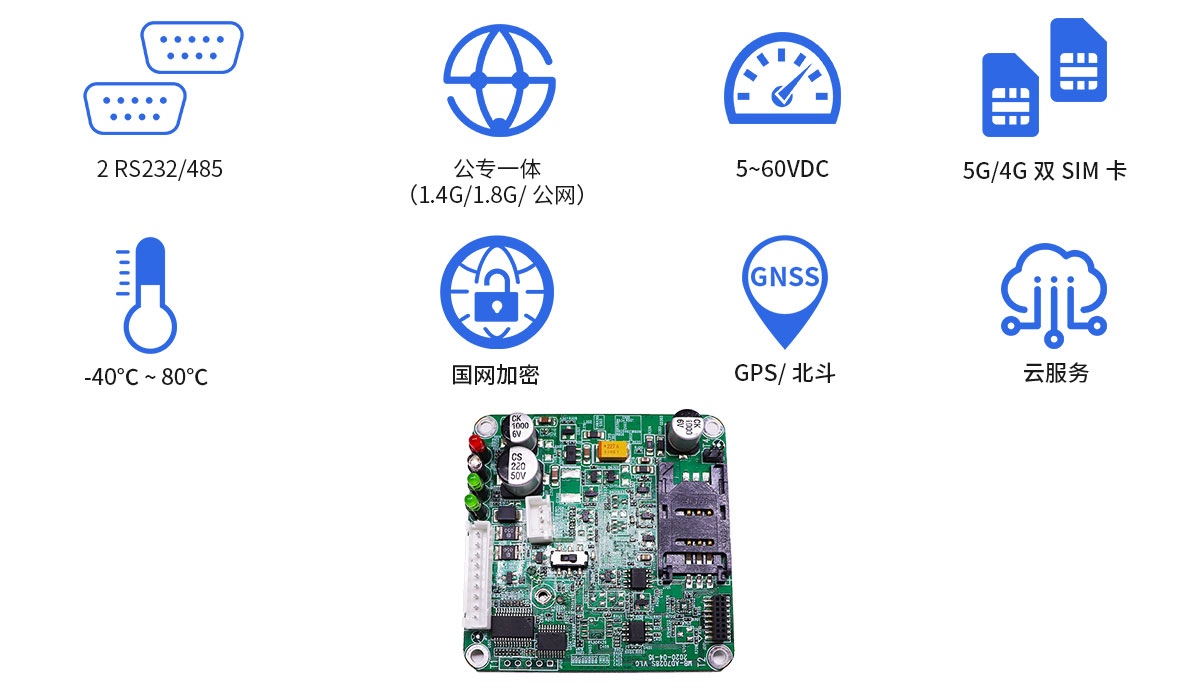

AD7028S——支持SA/NSA双模5G,提供4G/5G全网通高速网络服务，双串口、双卡双待、GPS/北斗定位和通信、Lora等，电力级规格品质,小体积、低成本、易安装兼容强，可灵活嵌入指定主板上。
应用场景：电力深度融合FTU通信 | 低成本低功耗监测系统通信解决方案
支持单网口，双串口、双卡双待、GPS/北斗定位和通信、Lora等
支持单网口，双串口、双卡双待、GPS/北斗定位和通信、Lora等
支持电力101、104、南网/国网硬件加密、电力1.4/1.8GHz专网
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多种VPN协议
可选配定制VLAN、RIP、OSPF、BGP等网络路由协议
支持标准Modbus TCP、OPC UA/MQTT、阿里/华为/移动/电信等主流物联网IOT平台
支持Ntirp、VRRP、流量统计、黑白名单、数据流过滤、DTU等实用功能
支持原始配置参数自定义，包括设备名称、型号，恢复出厂后不丢失
支持爱陆通远程运维云，能直接网络穿透远程访问客户自己的网口或串口终端设备
支持爱陆通设备管理平台，可远程对设备进行查看、配置、升级等运维工作，10K+容量
电力级高规格软硬件方案，独立强大的MCU处理器，多级别看门狗防护，永不宕机
产品获得中国电科院型式测试认证、中国电科院安全加密认证、中国3C等权威机构认证
满足5~60VDC宽压，-40~+80ºC抗寒耐高温、防干扰，24小时全天候运行
产品属性
产品特点
工业化设计 |
采用高性能工业级无线模块 |
采用高性能工业级32位通信处理器 |
宽温设计（-35～+75℃正常工作） |
宽电源输入（DC 5~60V） |
高可靠性设计 |
WDT看门狗设计，保证系统稳定 |
采用完备的防掉线机制，保证数据终端永远在线 |
以太网接口内置1.5KV电磁隔离保护 |
RS232/RS485接口内置15KV ESD保护 |
| SIM/UIM卡接口内置15KV ESD保护 |
电源接口内置反相保护和过流、过压保护 |
10MB超大串口数据缓存，保证数据安全不丢失 |
天线接口防雷保护（可选） |
标准易用 |
采用工业端子接口，特别适合于工业现场应用 |
提供标准RS232（可选RS485）和以太网接口，可直接连接串口设备和以太网设备 |
方便的系统配置和维护接口（可选串口配置或网页配置） |
智能型数据终端，上电即可进入数据传输状态 |
使用方便，灵活，多种工作模式选择 |
支持串口升级、远程维护，设备日志导出 |
强大安全 |
支持TCP Server 功能，可同时支持5个TCP 连接 |
支持ModBus RTU/TCP 协议转换 |
支持双数据中心备份传输及多数据中心同步传输（5个数据中心） |
支持多中心，1-5 个中心 |
支持本地和远程在线升级，导入导出配置文件 |
支持电力101、104以及两者协议互转 |
内嵌标准TCP/UDP 协议，支持透明数据传输 |
支持登录安全认证 |
支持双数据中心备份传输及多数据中心同步传输 |
多指示灯，可指示多种系统状态 |
支持本地日志存储 |
| 支持双SIM卡（可选） |
支持硬件加密/解密（可选） |
产品规格
CPU系统 | |
CPU | 工业级32位通信处理器 |
FLASH | 16MB（可扩展至64MB） |
SDRAM | 128MB |
接口参数 | |
串口 | 2个RS232串口（或1个RS232和 1个RS485），内置15KV ESD保护，串口参数如下： 串口形式：8PIN工业端子，3.81mm间距 串口类型：串口1，RS232/RS485(可选)；串口2，RS232。 数据位：5、6、7、8位 停止位：1、1.5(可选)、2位 校验：无校验、偶校验、奇校验 串口速率：2400~115200bps，默认115200bps 超大缓存：支持10MB串口缓存 |
LAN接口 | 1个10/100M以太网口，自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 |
SIM/UIM卡接口 | 标准翻盖式卡座接口，支持1.8/3V SIM/UIM 卡，内置15KV ESD保护 |
电源接口 | 工业端子，3.81mm间距 |
复位按钮 | 在设备内部。长按此按钮8S，可将设备的配置参数恢复为出厂默认值 |
指示灯 | 具有POWER、MODULE、SIM、STATUS指示灯 |
网络参数 | |
无线网络 | GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/61（专网） FDD-LTE：Band1/2/3/4/5/7/8/12/13/17/18/19/20/21 /25/26/28/66 |
PPP协议 | 支持点对点拔号协议 |
PPP层心跳 | 维护与运营商的网络链接，防止被强制休眠，保证拔号链接的稳定性 |
网络认证 | 支持CHAP/PAP认证 |
TCP层心跳 | 在TCP层实现对应用服务器的连接侦测 |
供电参数 | |
供电范围 | DC 5~60V，推荐12VDC |
待机电流 | <250mA (@12VDC) |
通信电流 | <410mA (@12VDC) |
机械参数 | |
外形尺寸 | 108.43x85x40.7mm（不包含配件） |
重量 | 126g（不包含配件） |
环境参数 | |
工作温度 | -35~+75ºC（-31~+167℉） |
储存温度 | -40~+85ºC（-40~+185℉） |
相对湿度 | 95%(无凝结) |

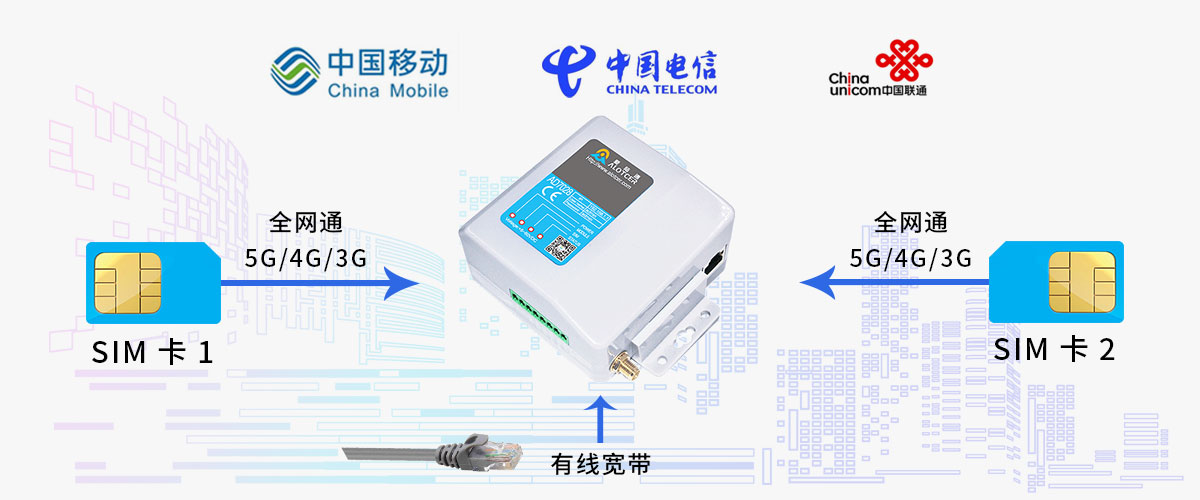

组网方案
产品尺寸
